05.12.2018 Малый формат
Очередной «малоформатник»…
Попытка «посоревноваться» с DELL в предыдущий раз оказалась успешной, компьютер был создан именно в габаритах весьма удачной конструкции 3470. Корпус имеет идентичные габариты. Однако, понятно, что DELL - это серийные компьютеры, тираж которых не одна тысяча устройств, а собираемые в наших условиях системные блоки могут исчисляться в лучшем случае сотней. Но, всё же преимущества настоящего Hand-made никто не отменит.

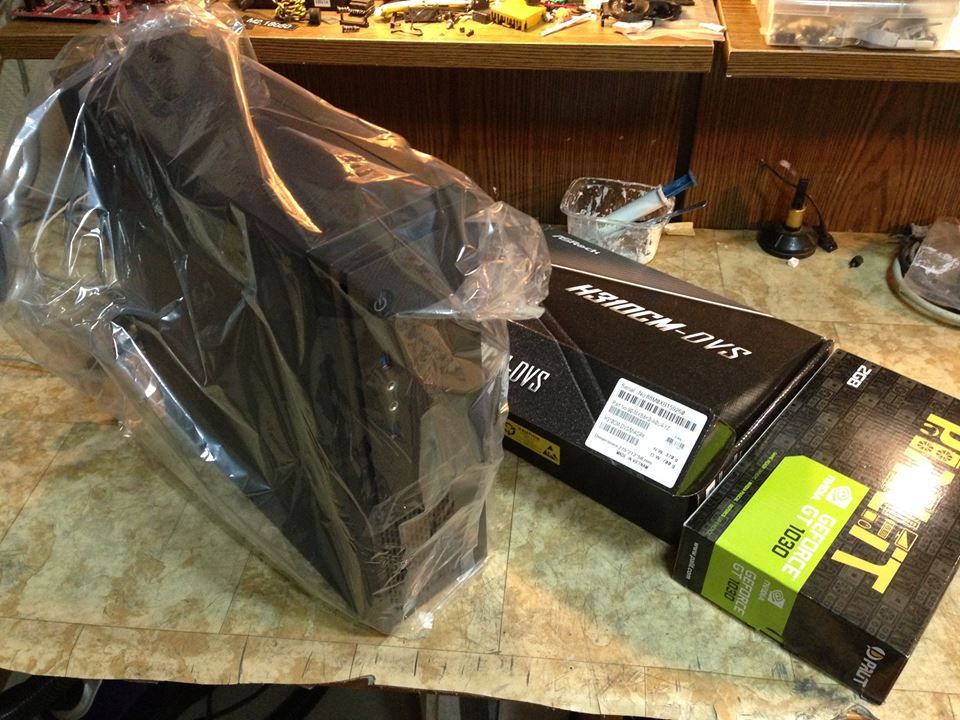

Я специально заснял несколько этапов сборки системного блока, чтобы стало понятно: тщательность и аккуратность – залог длинной жизни собранного устройства. В этом форм-факторе приходится пока ограничиться установкой дискретного видео из ряда GT1030, но в анонсах появляются сведения о выпуске низкопрофильных устройств более высокой производительности в подобных габаритах. Сейчас в предложениях дистрибуции есть адаптеры GTX1050Ti, но я пока не придумал , как их разместить в корпусе такого размера…
25.11.2018
Эта идея давно не давала покоя, с момента, когда были собраны первые системные блоки на новой АМД-шной платформе с современными райзенами. Платы, что реально было купить, все типоразмера mATX, ATX, а хотелось очень сочинить что-то стильное и компактное. Месяц назад купил несколько корпусов (очень мне они нравятся) «корпус/CLM-RC-110A-KKN1/Cooler Master Case Elite 110A, USB 3.0 x 2, 1xFan, Black, w/o standart ATX PSU, mITX+PSU STM-40SHB12 400W, ATX, 120mm, 2xSATA». Они предназначаются для плат типоразмера iTX, хотя в таком корпусе я ранее и размещал частично усеченные mATX, но это были платы Интел-платформ ….

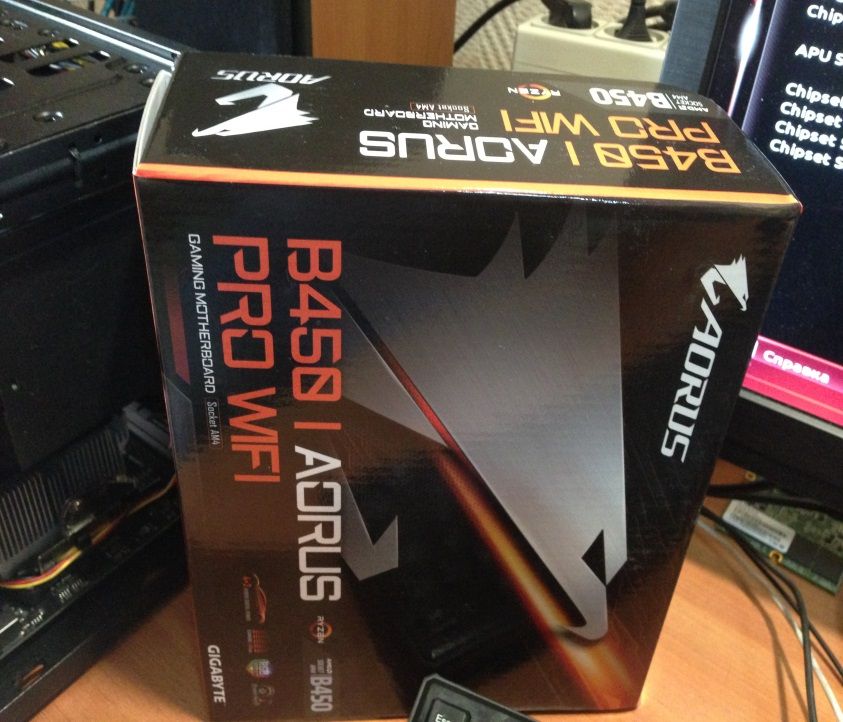

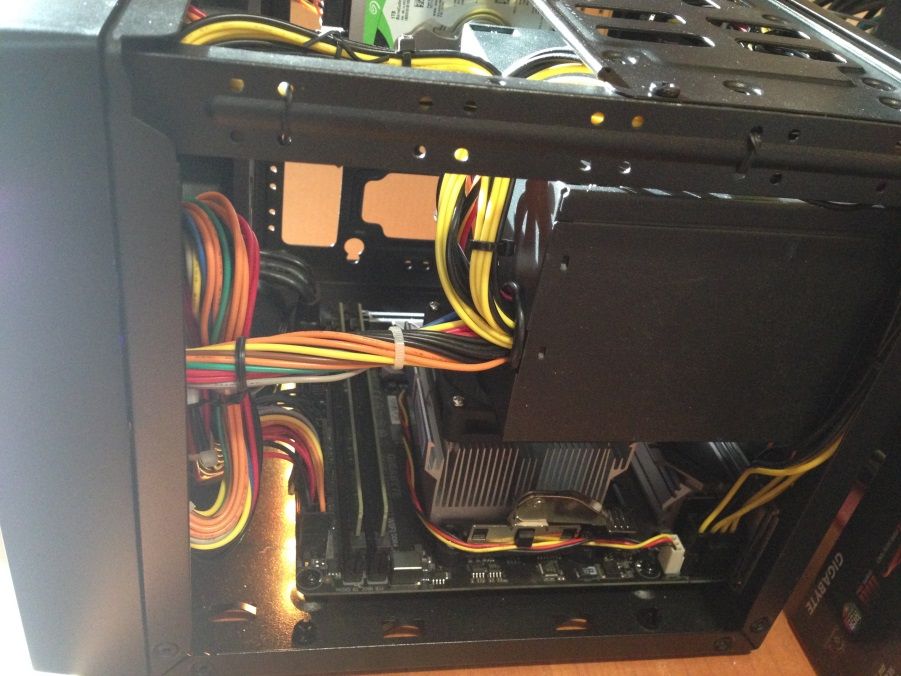

Не один из крупных производителей системных плат как-то не удосужился чего-то подобного исполнить, а платы iTX форм-фактора стоят совершенно небюджетно. Но дожидаться их появления я уже мог. Относительно дешево купил такую плату: GIGABYTE B450 I AORUS PRO WIFI (RTL) AM4 <B450> PCI-E 2xHDMI+DPGbLAN WiFi SATA Mini-ITX 2DDR4\\Socket AM4\AMD B450\1 слот 16x PCI-E\1x DisplayPort, 2x HDMI\1 Гбит/с +WiFi\Bluetooth 5.0 \RAID-контроллер\Mini-ITX с высокой заглушкой 2xDDR4 1 разъем M Key SATA [ PCI-E 2242,2260,2280], - вот, на ней-то всё и построил в корпус-кубик-компакт. Получилось реализовать задуманное полностью. Конструкция удалась. Производительное решение, и на столе системный блок еле слышен.
20.11.2018 Система - супер компакт
Получилось !
Никак не мог я избавиться от навязчивой идеи «ущипнуть» DELL. Нравятся мне системные блоки серии 3470.
Компактная, изящная система с грамотно спроектированным внутренним пространством. Понятно, что DELL спроектировал системную плату под заданный типоразмер корпуса, а нам приходится покупать серийные компоненты общепринятых стандартов, т.е. входные условия конкуренции, вроде, не равны… и, тем не менее, почему бы не попробовать.
Для начала мне удалось купить корпуса миллиметр-в-миллиметр совпадающие по внешним размерам

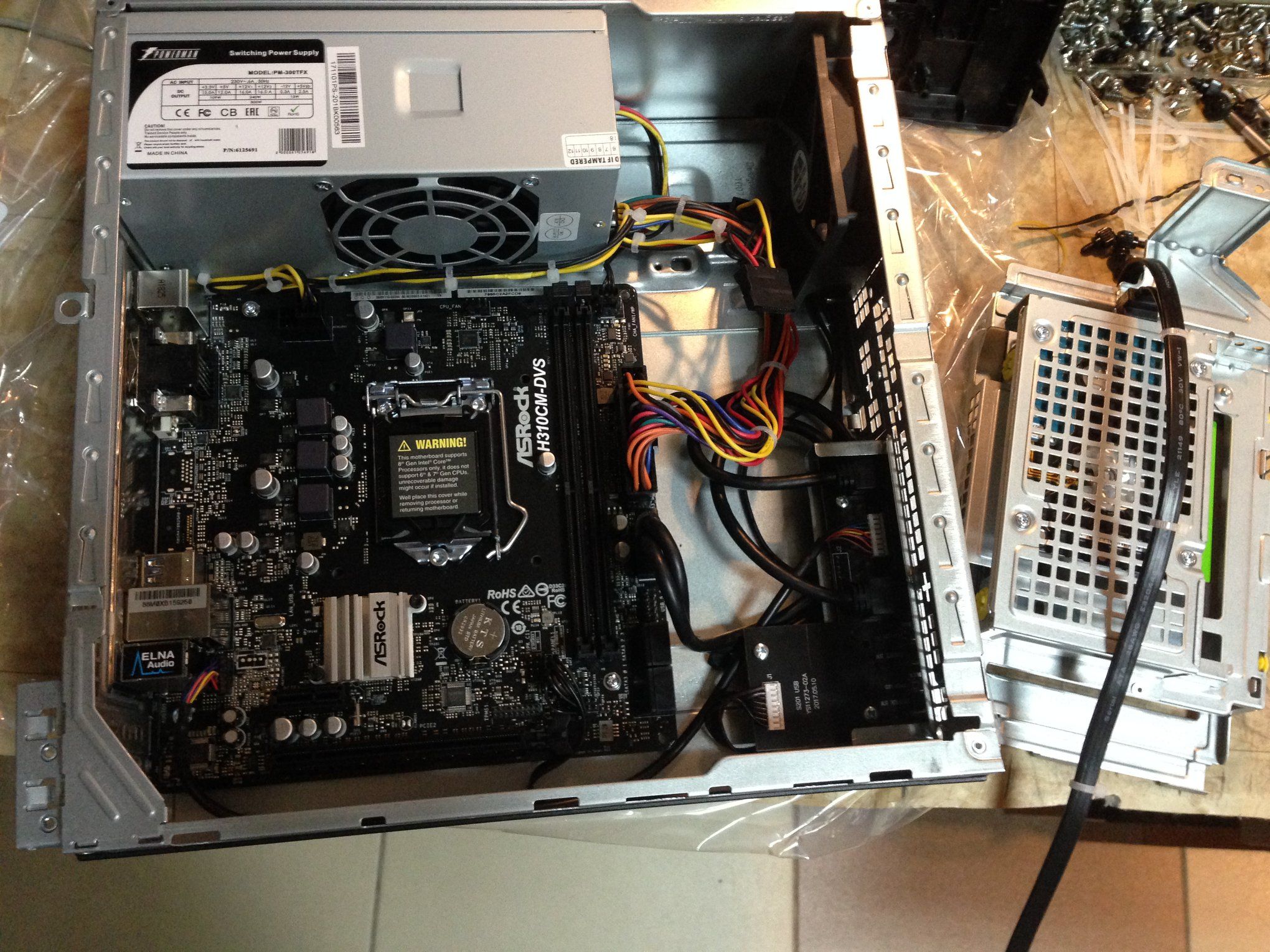

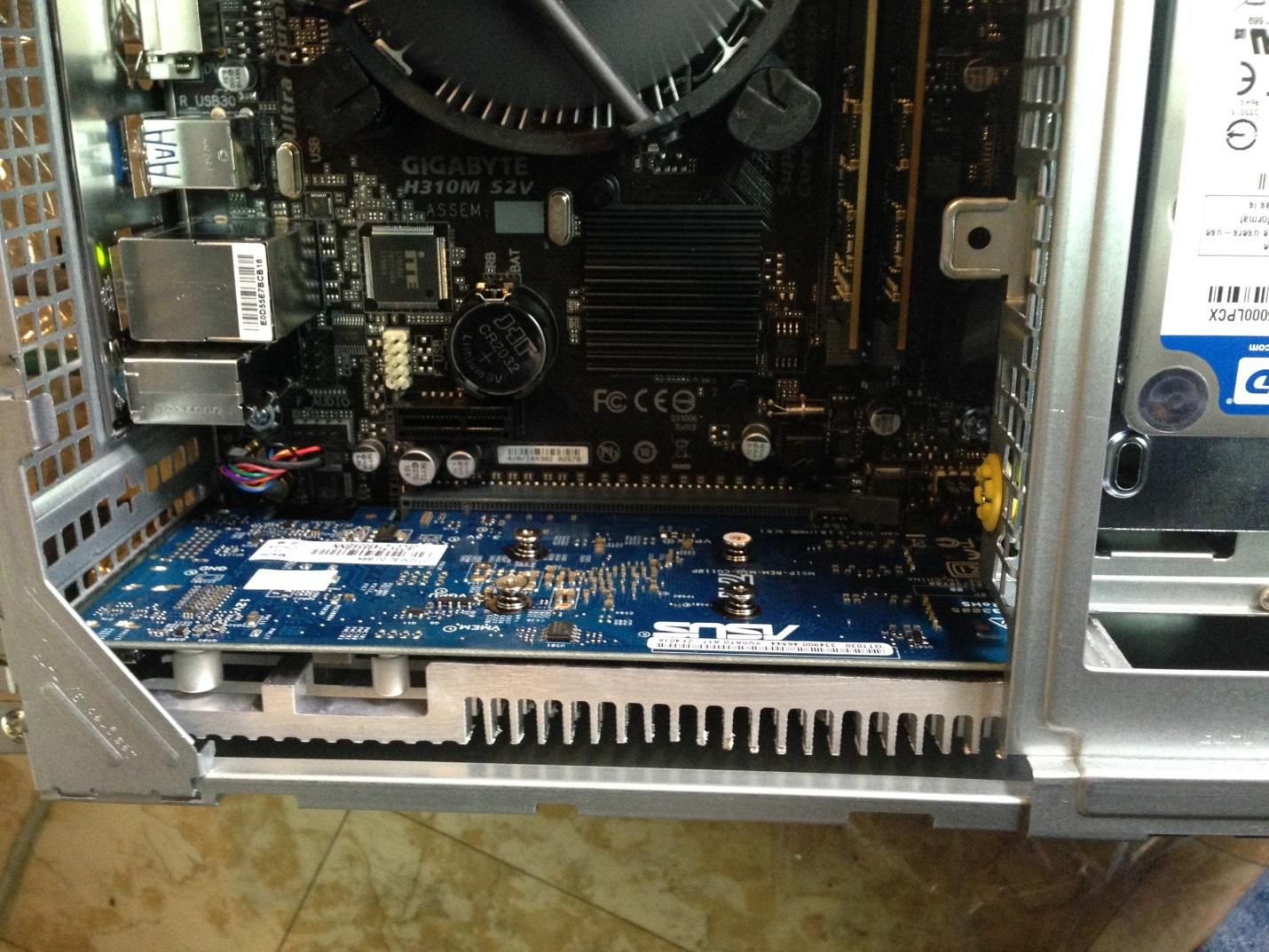

понравившегося деловского корпуса. Разместить в такой корпус подходящую системную плату особого труда не составило. Сложность возникла с подбором видеоадаптера, ставить что-то совсем низкопроизводительное уж очень не хотелось, - выбор пал на популярный тип адаптеров GT1030. Но с установкой попыхтеть пришлось, теплоотвод карты (а он пассивный) нужно было «слесарить». Что получилось – видно на фото, сфотографировал корпус и до установки видеокарты, а также корзинки с дисками. В собранном виде система компактна, шум от вращающихся вентиляторов – минимальный. Кстати, в этой конструкции установлен достаточно скромный процессор 5-го поколения G5400, но никакого запрета на установку чего-то серьёзно более производительного нет.

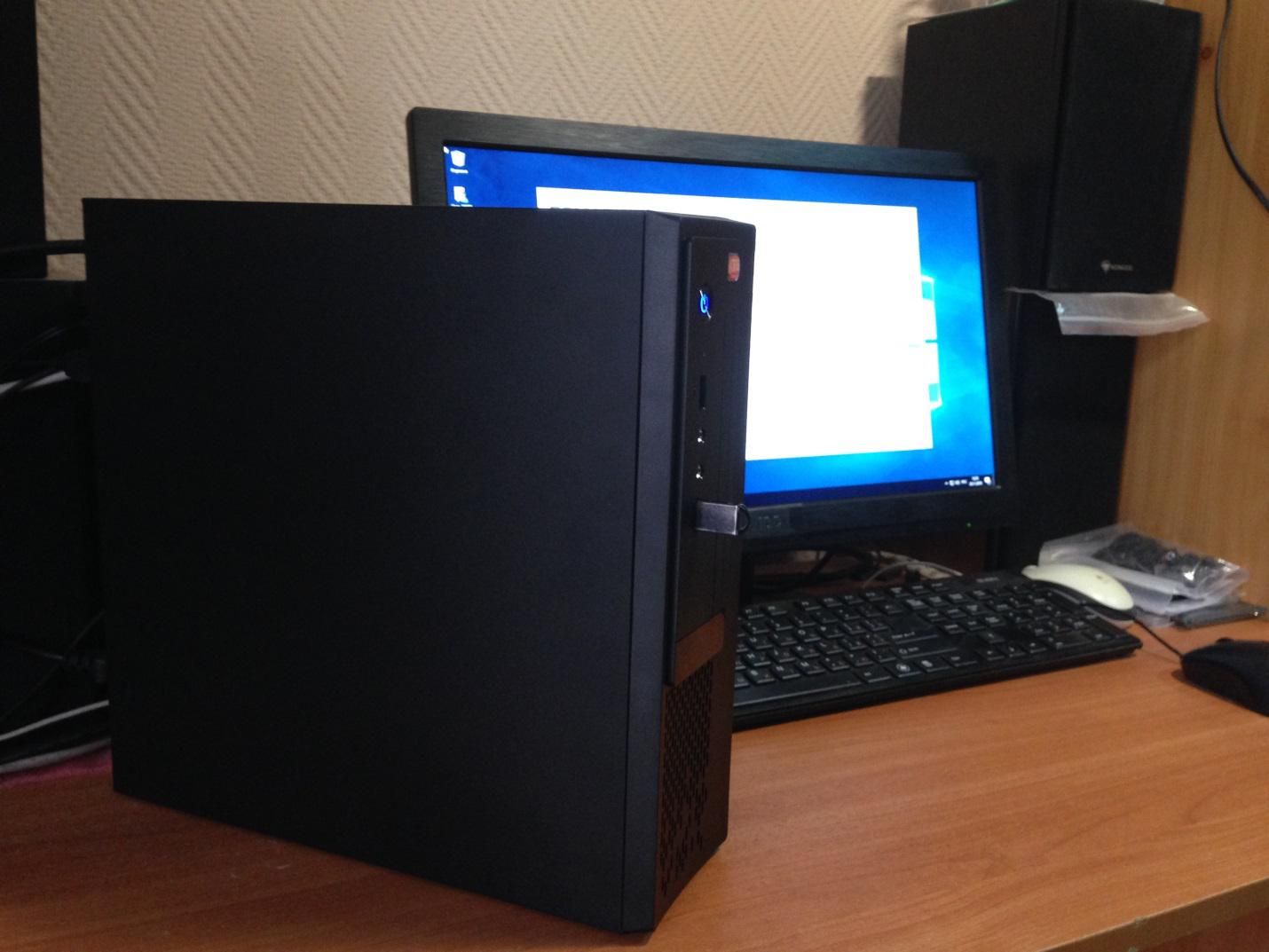

Получилась «конфетка», и внутри не хуже деловского прототипа, а снаружи они весьма похожи, т.к. размеры идентичны.
цена 41204 руб
Появилась возможность "заморозить" в резервах пару таких компьютеров: Dell Vostro 3470 SFF Intel Core i3 8100(3.6Ghz)/4096Mb/1000Gb/DVDrw/Int:Intel UHD Graphics 630/BT/WiFi/war 1y/W10Pro ..... цена - летняя !! 36500 р. Это при том, что собственно процессор i3-8100 (Интел "чего=то перекушал) теперь стоит 12 000р, и операционная система - примерно 9000 р. А комплект, - это ж системная плата, модуль памяти, жесткий диск, корпус, который мне нравится очень, клавиатура, мышь ! Так, что, налетайте. Может кто-то и станет счастливчиком. Я такой комплект обычно дооснащаю ешё одним модулем памяти и SSD. Можно и монитор DELL (примерно 8000 р.) добавить, и наслаждаться приличной системой. На столе системный блок не слышен. Габариты очень мелкие. Пока , для собственных конструкций, я такой компакт не смог найти..
На этой неделе ИНТЕЛ преподнес сюрприз вероятным приобретателям их процессоров, - сразу и резко подорожали процессоры 8-го поколения, и не на 5-10 баксов, а сразу на 50-60. Это событие ещё больше увеличивает шансы конкурента стать ещё более востребованным. Процессоры AMD дороже не стали... платы стали быстро исчезать из продажи. Дистрибьютеры , вероятно, не ожидали такого скачка спроса.
Такая статистика…
До финиша года ещё почти два с половиной месяца, но выявляется некоторая статистика, -
компьютеров на платформе AMD продано уже 64%, против теперь «догоняющего» ИНТЕЛ!
Их, понятно, – 36%
Такого в былые годы не наблюдалось никогда. Я себя ни к какому лагерю не отношу (и не относил),
подход , при выборе решений, всегда одинаков, - планируемые затраты и предполагающийся функционал для известных сценариев применения. Так случается, что за отведенные покупателями средства, удается создать достаточно производительное решение с использованием AMD-платформы (системная плата + процессор), дешевле варианта с использованием ИНТЕЛ процессора и соответствующей платы. Разница возникает совсем не копеешная. И особо заметен успех вечно догоняющих AMD с выпуском новых райзенов: R3-2200G, R5-2400G.
Про эти процессоры много чего уже написали, обзоров полно. Основное достоинство: 4-х ядерный процессор и встроенное видео этих APU фактически закрывают всю нишу потребностей в домашнем использовании компьютера, а процессора R5-2400G (он тоже 4-х ядерный, но 8-ми поточный) вполне достаточно для работы с графическими пакетами и приложениями для видеообработки. Памяти оперативной желательно иметь 2 х 8096 Mb, но для некоторых пакетов и ещё больше - 2 х 16192 Mb. Адоб-премьер их осилит однозначно.
Чем ответит ИНТЕЛ ? Трудно предположить. Технически – вариантов много, но сможет ли супер-гигант
отдавать процессоры по конкурирующей стоимости? Вопрос. Если в настоящий момент возможно приобрести
R5-2400G примерно за 165-170 долларов США, то его конкурент (близкий) – это i5-8400, который стоит уже
300 – 310 этих же баксов. Как говорится, «почувствуйте разницу». Понятно, что системные платы имеют фактически равную стоимость, а модули памяти используются одинаковые. Ну, и кроме того, встроенные видео в этих процессорах,
Т.е. APU, существенно отличаются по – производительности. Тут, как принято выражаться, - «ИНТЕЛ отдыхает».
Вот такой расклад сил. Ниже – спецификация системного блока, профессионального использования, за вполне вменяемую для этой области применения, стоимость.
Идея переделки корпуса возникла после запроса одного из клиентов, пожелавшего получить новый компьютер на новой платформе от AMD. Да, действительно, процессоры RAYZEN представляют интерес, и это уже достойная альтернатива компьютерам на платформе от INTEL . Одним из условий стало размещение комплекта в понравившийся корпус ELITE110, мне, кстати, он тоже симпатичен, - лаконичный и компактный дизайн, вполне понятная внутренняя компоновка. Корпус заявлен производителем под сборку с платами форм-фактора iTX.
Платы сокета AM4, формата iTX заявлены в программах выпуска нескольких производителей, но реально купить их не представляется возможным в настоящий момент, зато достаточно плат формата mATX … Формально, внутренне пространство корпуса позволило бы такую плату разместить, но по какой-то неведомой причине, конструкторы корпуса спроектировали его только под iTX плату.
Однако, не всё так печально, решение оказалось достаточно простым, - снимается боковая стенка под размещение накопителей и верхнее ребро жесткости (высверлил клёпки с помощью дрели), далее они банально меняются местами и закрепляются уже на винтах (не было инструмента для восстановления заклепок).
Боковая стенка и ребро немного пришлось доработать напильником, чтобы некоторые технологические окна в корпусе были как и ранее сквозными, доработаны примыкания отверстий под ножки корпуса в стенке, и немного доработано ребро, чтобы легко закрывалась П-образная крышка корпуса.
Всё, что получилось, изображено на фото далее. Для размещения использовался, ранее созданный в другом корпусе, комплект с материнской платой mATX формата на INTEL платформе. Плата имеет такие же геометрические размеры, как и предполагаемая для следующего компьютера на платформе от AMD.
07.08.2017 HIPER 1K53A (S)

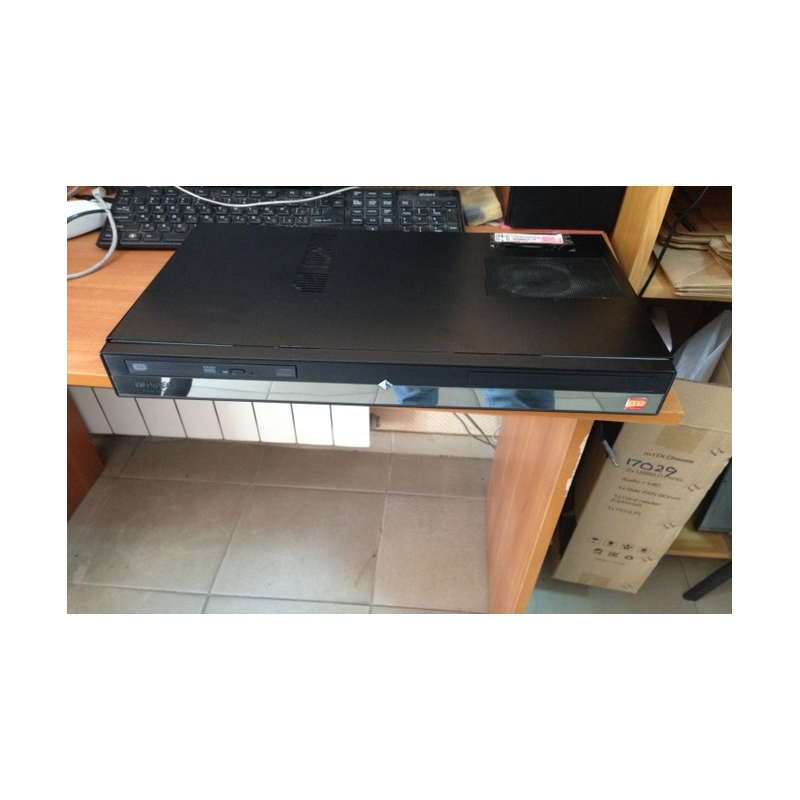

В этом довольно интересном корпусе (полная высота с опорными ножками = 60 мм) когда-то размещался системный блок. В какой-то момент, вышел из строя блок питания. Это было бескорпусное решение, с нагрузочной способностью 200 Ватт. Если бы владелец компьютера, хотя бы раз в год озаботился снять верхнюю крышку, пропылесосить внутренне пространство, смазать вентиляторы …
До сих пор некоторые сограждане считают, что системные блоки периодического технического обслуживания не требуют. Опасное заблуждение.

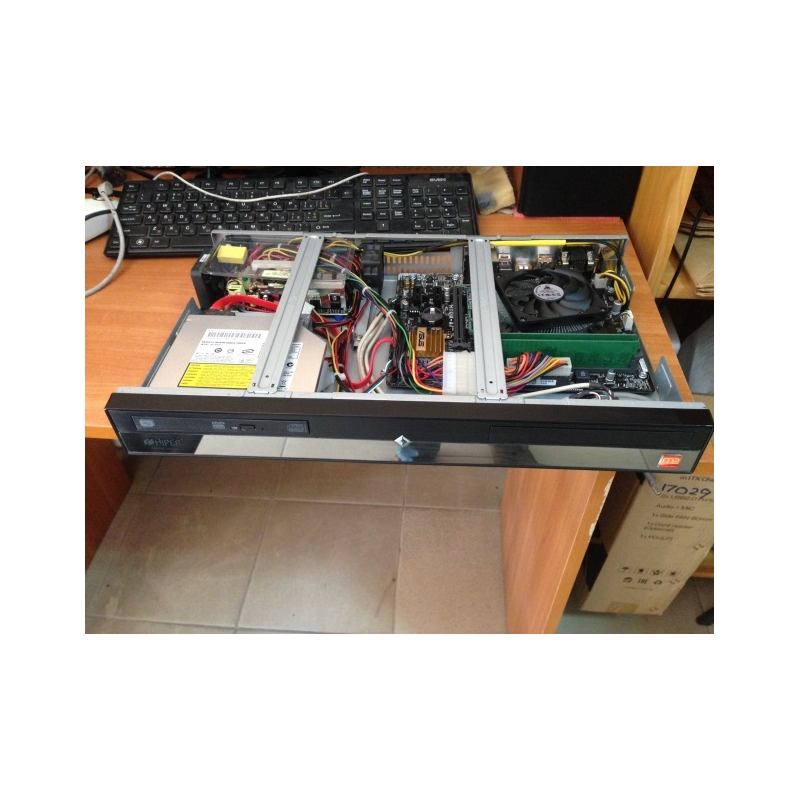

Блок питания быстро починить не удалось, а оставшийся корпус было жаль оставить заброшенным. Решение нашлось, - купил подходящий по конструктиву блок питания – FSP-250GUB, и полностью «пересадил» его в этот оригинальный корпус. Разместить в таком объёме производительную систему – не проблема вовсе. Если позиционировать это изделие в качестве медиа-центра, - то встроенного видеоядра практически всех современных процессоров окажется достаточно. Мой выбор для этого варианта: INTEL G4600. Теплоотвод процессора должен иметь высоту не более 38 мм. Система размещена на SSD (128Gb), а общий массив – диск размером 1 Tb. Система дополнена оптическим приводом слим-формата, хотя, это уже уходящий тип компоненты компьютера. Сдаётся мне, что должно появиться массовое устройство и оптические носители существенно большего объема.
Получился очень интересный вариант домашней системы, хотя, и в офисе, стиля техно, такой системный блок будет отличным дополнением.
.
